Les refroidisseurs de sable de décochage de type DWFA servent au refroidissement de sable de décochage chaud de fonderie.

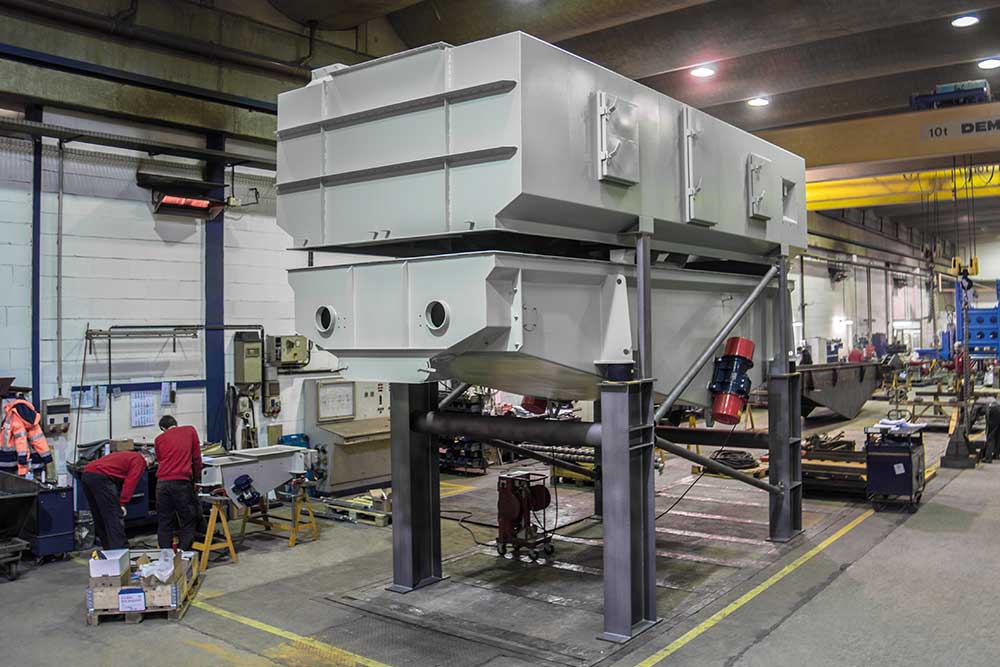

Le refroidisseur de sable de décochage de type DWFA est constitué d’une goulotte de transport oscillante avec un fond perméable à l’air, un chapeau d’évacuation d’air stationnaire, un dispositif humidificateur, un ventilateur et la commande. Le sable est refroidi sous des conditions de transmission thermiques optimales dans le lit fluidisé par évaporation d’eau. L’humidité résiduelle est réglée avec précision grâce à l’addition contrôlée d’eau sur une commande sous l’influence de la température et de la puissance.
Pré-réservoir externe avec bande de reprise réversible à régulation de puissance
Régulation et affichage de l’humidité avec mesure d’humidité résiduelle en sortie du refroidisseur
Précipitateur électrostatique de poussières en silicone avec canal d’aspiration d’air caoutchouté et soupape à double clapet à actionnement pneumatique
Commande automatique de circulation d’air pour éviter tout sous-dépassement des températures de sable de décochage souhaitées en hiver
Ajout de bentonite après la sortie du refroidisseur dans le mélangeur à vis
Rééquipement des refroidisseurs des anciennes séries grâce à l’utilisation de nouvelles commandes avec régulation de la puissance et de l’humidité
| Sandkühler | Leistung in t/h bei Kühlung | Wasserbedarf | Zuluft | Abluft | Zyklon | |||
|---|---|---|---|---|---|---|---|---|
| Type | Breite x Länge / Antrieb | 120° -40° | 100° -40° | 80° -40° | max. Liter/h | (Nm³/h) | (Bm³/h) | Type (Option) |
| DWFA 1) | 850 x 2400 /JV 136 | 1405 | 17 | 21 | 600 | 3550 | 4650 | Z 750 |
| DWFA | 850 x 4000 / JV 136 | 26,5 | 31 | 37 | 1100 | 5900 | 7750 | Z 950 |
| DWFA | 1300 x 3600 / JV 158 | 37 | 42 | 50 | 1550 | 8200 | 10750 | Z 1050 |
| DWFA | 1300 x 4400 / JV 158 | 45 | 52 | 60 | 1900 | 10000 | 13200 | Z 1150 |
| DWFA | 1750 x 4000 / JV 178 | 55 | 63 | 76 | 2300 | 12250 | 16100 | Z 1300 |
| DWFA | 1750 x 4000 / JV 178 | 60 | 69 | 84 | 2500 | 13500 | 17100 | Z 1300 |
| DWFA | 2100 x 4000 / JV 208 | 66 | 76 | 91 | 2750 | 14700 | 19300 | Z 1450 |
| DWFA | 2100 x 4800 / JV 208 | 79 | 91 | 108 | 330 | 17600 | 23100 | Z 1550 |
| DWFA | 2100 x 5600 / JV 208 | 92 | 107 | 125 | 3600 | 20600 | 27000 | Z 1650 |
| DWFA | 2500 x 5600 / JV 248 | 110 | 126 | 148 | 4650 | 24500 | 32100 | Z 1850 |
| DWFA | 2500 x 6400 / JV 248 | 125 | 145 | 169 | 5300 | 24900 | 36600 | Z 2050 |
| DWFA | 2500 x 7200 / JV 278 | 142 | 163 | 190 | 6000 | 31600 | 41400 | Z 2050 |
| DWFA | 2500 x 800 / JR 408 | 157 | 182 | 215 | 6650 | 35100 | 46000 | Z 2300 |
| DWFA | 2500 x 8800 / JR 408 | 173 | 199 | 230 | 7300 | 38500 | 50500 | Z 2300 |
| DWFA | 2500 x 9600 / 2 JR 608 | 197 | 229 | 260 | 8350 | 44500 | 58000 | Z 3000 |
| DWFA | 2500 x 11200 / 2 JR 608 | 230 | 267 | 303 | 9750 | 52000 | 65600 | Z 3000 |
| DWFA | 2500 x 12800 / 2 JR 608 | 262 | 305 | 346 | 11100 | 59599 | 77500 | Z 3000 |
Humidité résiduelle constante du sable réglable entre 1,6 et 2,2 % ± 0,3 % même avec des humidités d’entrée variables
Qualité de sable bonne et homogène grâce au principe de lit fluidisé et au fonctionnement continu du refroidisseur
Effet réfrigérant élevé et besoins énergétiques réduits avec une construction compacte
Régulation automatique de la puissance avec mesure continue de niveau de remplissage dans le pré-réservoir
Fonctionnement continu grâce à une adaptation de la puissance (EP) des quantités de sable entrant variables entre 40 % et 100 % de la puissance nominale
Alternative compacte avec un pré-réservoir interne pour un montage facile dans des installations existantes
Commande à mémoire programmée avec écran LCD et autodiagnostic de toutes les fonctions importantes du refroidisseur
Peu de pièces d’usure, entretien réduit
Dispositif d’homogénéisation dans l’entrée du refroidisseur
