Grâce à la construction simple du séparateur conique standard, ce dernier est l’appareil idéal pour des tâches de triage simples.

Le mélange de produits rejeté au milieu se répartit uniformément lors du remplissage sur d’ensemble de la section transversale du séparateur et arrive ainsi dans la zone de sé­paration. Là, les matériaux légers sont extraits des mélanges de produits selon une opération de séparation à courant transversal multiple. Les matériaux lourds tombent grâce à un courant d’air ascendant et sont évacués dans le montant du séparateur. Les matériaux légers sont déchargés avec l’air vicié sur la partie supérieure du séparateur et mené via une conduite à un séparateur.

L’espace du séparateur est construit de sorte que les matériaux légers qui montent et les matériaux lourds qui tombent ne s’entravent pas mutuellement. Ainsi, les matériaux légers sont séparés avec fiabilité même avec une charge importante. Lors de l’exploitation d’un séparateur conique standard, l’ensemble de l’air de triage est introduit en tant qu’air frais et évacué en tant qu’air vicié par l’arrière du séparateur. La régulation s’effectue par le biais d’un ventilateur d’évacuation d’air, l’unique ventilateur du système (mode aspirateur).

TypeAxBxC (mm)*Air Volume (m³/h)¹*Throughput (t/h) ²*Inst. power (kW)
KS 300 ³*600x300x150x100500-1000<0,75<2,2
KS 500 ⁴*1000x500x200x1501000-20000,75-2,52,2-4,0
KS 750 ⁴*1500x750x300x2502000-40001,5-5,04,0-7,5
KS 1000 ⁵*2000x1000x400x3004000-80003,0-10,07,5-15
KS 1500 ⁵*3000x1500x600x4508000-160006,0-20,015-30

1* The throughput (product volume flow refers to combustibles with a bulk density of about 100 kg/m³)
2* Mass flow depends on product
3* Only applicable for dust removal of free flowing products. Construction differs partly.
4* To reduce the air exhaust at the inlet area we use an inlet guiding cone for free flowing products. For limited free flowing products an inlet system like e.g. rotary gate valve has to be used at the inlet area.
5* Feeding system (for example rotary gate valve) for seperator is necessary

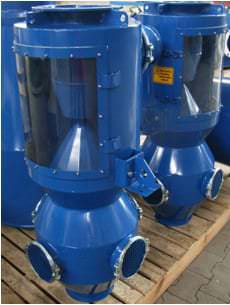

Standard Conical Separator Example 1

Avantages

Séparateur conique standard

Plusieurs étages de séparation (3-5) possibles

Répartition optimale du produit sur l’ensemble de la section transversale du séparateur grâce à un système spécial d’alimentation/répartition

Résultats de séparation supérieurs grâce à la combinaison de séparation à courant transversal multiple et à contre-courant

Facile d’accès et possibilités de nettoyage par les clapets

Surveillance visuelle grâce au hublot

Domaines d’application

Recyclage
Minerais non Organiques & Matières Premières
Recycling Icon
Recyclage des pneumatiques
Recycling Icon
Verre
Mining Icon
Pierre verte
Mining Icon
Minéraux
