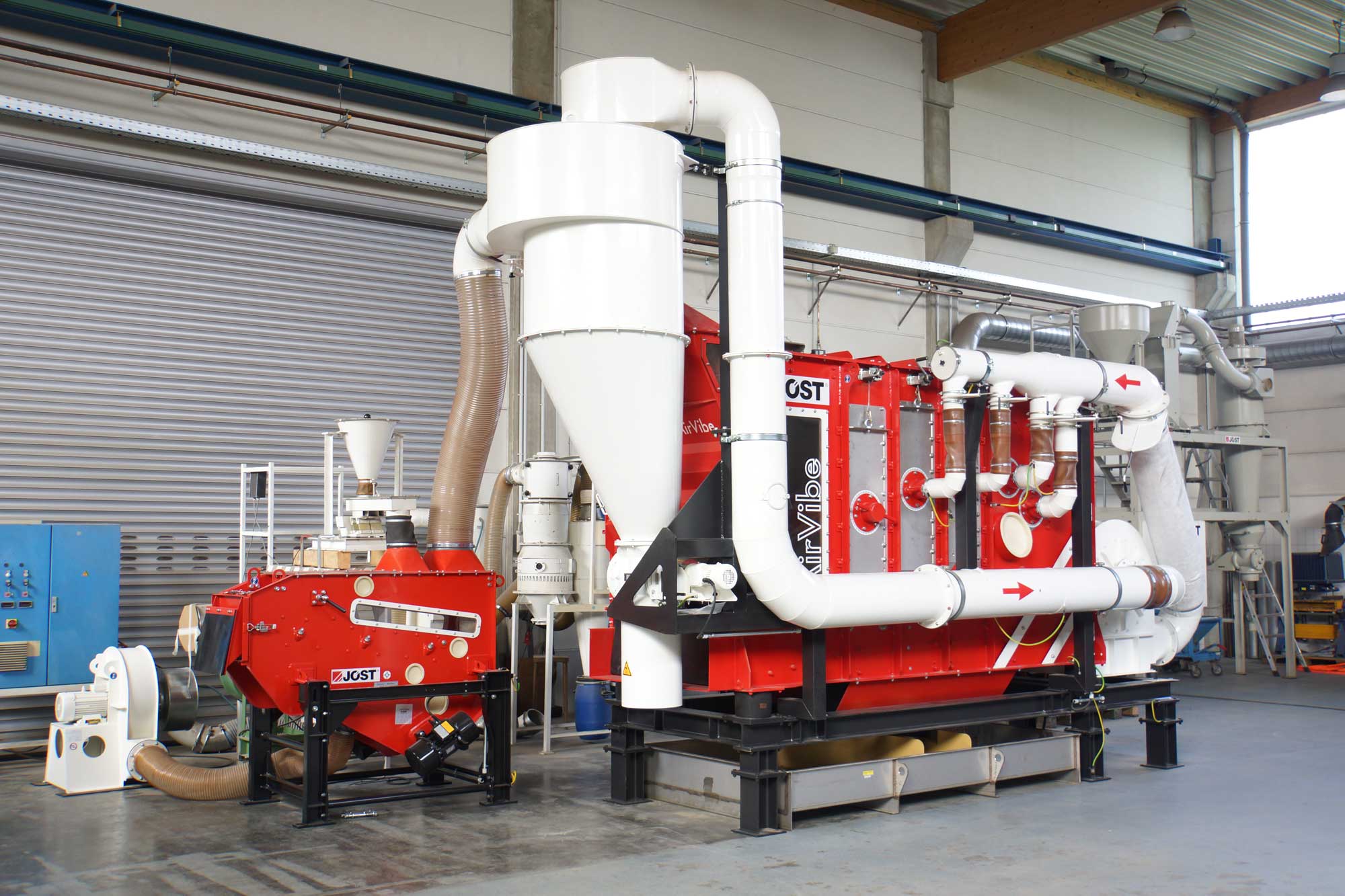

Das JÖST AirVibe 2 dient vorwiegend zur Trockensortierung von groben Schüttgütern mit einer Korngröße bis 300mm aus dem Recyclingbereich. Dabei werden die Materialgemische aufgrund unterschiedlicher Feststoffdichten, Formen und Oberflächen in die jeweilig gewünschten Stoffgruppen sortiert. Mit dieser Sortiertechnologie sind neue Wege in der Aufbereitung möglich, da durch die Kombination aus Querstromsichtung und ballistischer Sortierung sehr hohe Trennschärfen möglich sind.

Das AirVibe 2 wird mittels JÖST-Vibrationsmotoren in eine gerichtete Schwingung versetzt. Diese sorgt u.a. für Mate­rialtransport und -verteilung auf dem Aufgabeboden. Damit wird der gesamte Materialstrom an der Abwurfkante des Zuführbodens durch eine darunter angeordnete Luftdüse erfasst. Leichte Stoffe wie zum Beispiel Folien, Papier und Kartonagen werden in den Expansionsraum des AirVibe 2 geblasen und auf der Leichtgutseite ausgetragen. Schweres und rolliges Material fällt unmittelbar in den Schwergutaustrag nach unten. Die mittelschweren Teilchen, die aufgrund von Form und Größe nicht über die erste Luftdüse gesichtet werden können, prallen auf ein verstellbares Trennblech. Vor allem flächige und griffige Teile werden auf dem Trennblech durch die gerichtete Schwingung nach oben in den Expansionsraum gefördert. Beim AirVibe 2 erfolgt am Ende eine erneute Querstromsichtung.

Unterhalb der Zuführrinne ist eine zweite Düse eingebaut, die auf das Trennblech gerichtet ist. Damit können auch leichte, rollige Bestandteile wie etwa Kunststoffflaschen zur Leichtgutseite hin ausgetragen werden. Der integrierte Kettenvibrationsabscheider ermöglicht, aufgrund der kleineren Expansionskammer, ein kompakteres Maschinen- design. Bei oberflächenfeuchteren Produktströmen hat sich der Einsatz einer mit einem Abstreifer versehenen Trom­mel anstelle des Trennbleches bewährt. Für größere Durch-sätze und sortierschwieriges Gut wurde der AirVibe 2 mit mehreren Sortierstufen und Verstellmöglichkeiten entwickelt. So bieten mehrere Trennbleche und Luftdüsen unter­schiedliche Einstellmöglichkeiten. Außerdem lassen sich die Schwingungs-parameter mittels der Vibrationsmotoren anpassen. Der max. Massenstrom beträgt 15t/h. Der AirVibe 2 kann mit Umluft betrieben werden.

Zweistufiges Fingerrost in der Schwergutfraktion, speziell für Einsätze in der Altglasaufbereitung

Aufteilung des Materials auf mehrere Fraktionen

Vorgeschaltete Schwingförderrinne

Sortierung in 3 Stoffgruppen möglich

In den meisten Fällen ganz oder teilweiser Umluftbetrieb möglich

Deutlich reduzierte Investitionen und Betriebskosten sowie Integrationsaufwand durch ganzen oder teilweisen Entfall einer Filteranlage

Zweistufiges Fingersieb in der Schwergutfraktion zur Nachsiebung; insbesondere für Glasrecycling

Integrierter Zentrifugalabscheider und mehrstufiger Kettenabscheider zum Abscheiden von Feinpartikeln aus der Umluft

Integrierte Vibrationsrinne für Materialaufgabe

Vibration Air Separator Example 2
Vibration Air Separator Example 1

Vorteile

Vibrationssichter AirVibe

Sehr hohe Trennschärfe

Höhere Durchsatzleistung

Durchsatzleistung bei Glasabfällen, abhängig von der Materialzusammensetzung und Reinheit, zwischen 10 und 15t/h

Kompakte, leicht integrierbare Komplettlösung mit wenigen Integrationsschnittstellen

Modulare Bauweise ermöglicht applikations- und kundenspezifische Anpassung

Anwendungsgebiete

Sekundäre Rohstoffe - Recycling

Recycling Icon
Haus- und Gewerbemüll
Recycling Icon
Bauschutt
Recycling Icon
Glas
Recycling Icon
EBS

Der Vibrationssichter genau nach Ihren Wünschen

Unser Vibrationssichter – erstklassige Qualität

JÖST steht für qualitativ hochwertige Produkte, wie beispielsweise unserem Vibrationssichter, die genau auf den Wunsch unseres Kunden angepasst werden. Unsere Ingenieure überzeugen Sie mit innovativen Ideen und unsere Maschinen und Anlagen verbessern die Arbeitsabläufe in Ihrem Unternehmen. Durch unsere Partnerfirmen auf der ganzen Welt, können wir auch unseren Kunden im Ausland beste Jöst Qualität bieten.

Unsere Mitarbeiter aus Deutschland bilden die Mitarbeiter unserer Partnerfirmen ständig weiter, um Ihnen auf der ganzen Welt auch die beste Beratung bieten zu können. Eine hochwertige Maschine finden Sie auch mit unserem AirVibe 2 Vibrationssichter. Er wird überwiegend im Recyclingbereich zur Trockensortierung von groben Schüttgütern mit einer Korngröße bis zu 300mm verwendet. Die zu sortierenden Materialgemische werden aufgrund ihrer unterschiedlichen Feststoffdichten, Formen und Oberflächen sortiert. Sie werden zu den gewünschten Stoffgruppen zugeordnet.

Unser Vibrationssichter verfügt über eine Kombination aus Querstromsichtung und ballistischer Sortierung. Mit dieser Sortiertechnologie können neue Wege in der Aufbereitung gegangen werden, da sehr hohe Trennschärfen möglich werden.

Mehrere Produkte in einer Maschine – Der Vibrationssichter

Der Vibrationssicher wird mithilfe eines Vibrationsmotors von JÖST in eine gerichtete Schwingung versetzt. Diese ist unter anderem dafür verantwortlich, dass Material transportiert und auf dem Aufgabeboden verteilt werden kann. Während das gesamte Material über die Abwurfkante des Zuführbodens transportiert wird, wird es von einer darunter angeordneten Luftdüse erfasst. Dabei werden leichte Stoffe wie zum Beispiel Folien, Papier und Kartonagen in einen Expansionsraum geblasen und auf der Leichtgutseite ausgetragen. Als zweite Stoffgruppe fallen schwere und gut rollbare Materialien nach unten. Teilchen, die aufgrund ihrer Form und Größe noch keiner Gruppe zugeordnet wurden, prallen auf ein verstellbares Trennblech. Besonders flächige und griffige Teile werden durch die gerichtete Schwingung auf dem Trennblech nach oben in den Expansionsraum zu den leichten Teilchen gefördert. Dieses geschieht genauer gesagt, durch eine zweite Düse, die sich unter der Zuführrinne befindet und auf das Trennblech gerichtet ist. Am Ende von unserem Vibrationssichter erfolgt eine erneute Querstromsichtung. Durch den integrierten Kettenvibrationsabschneider und die damit kleinere Expansionskammer, wird ein kompaktes Maschinendesign des Vibrationssichters ermöglicht. Wir können Ihnen auch bei dieser Anlage individuelle Anpassungen bieten. Bei oberflächenfeuchteren Produktströmen hat sich eine Trommel mit Abstreifer anstelle des Trennblechs bewährt. Für größere Durchsätze und schwer sortierbares Gut bietet der Vibrationssichter AirVibe 2 mehrere Sortierstufen und Verstellmöglichkeiten. Zudem lassen sich die Schwingungsparameter mittels der Vibrationsmotoren von Jöst anpassen.

Hohe Leistungen des Vibrationssichters

Mit unserem Vibrationssichter können wir ihnen eine Sichter mit einer sehr hohen Trennschärfe und höherer Durchsatzleistung als bei vergleichbaren Produkten bieten. Die gute Arbeitsleistung lässt sich zum Beispiel an der Durchsatzleistung bei Glasabfällen erkennen. Diese liegt zwischen 10 und 15t/h. Die Durchsatzleistungen des Vibrationssichters sind von der Materialzusammensetzung und der Reinheit der Stoffgemische abhängig. Wenn viele verschiedene Teile enthalten sind, muss der AirVibe2 viel Arbeit leisten und schafft etwas weniger Material.



Unsere Anlage überzeugt zudem mit einer kompakten und leicht integrierbaren Bauweise. Sie ist eine Komplettlösung mit wenigen Integrationsschnittstellen und bietet Ihnen ein rundum sorgloses Paket. Durch die modulare Bauweise können wir Ihnen die Anlage genau nach Ihren Wünschen und Bedürfnissen individuell anpassen und so eine platzsparende, aber gleichzeitig leistungsstarke Anlage fertigen.
